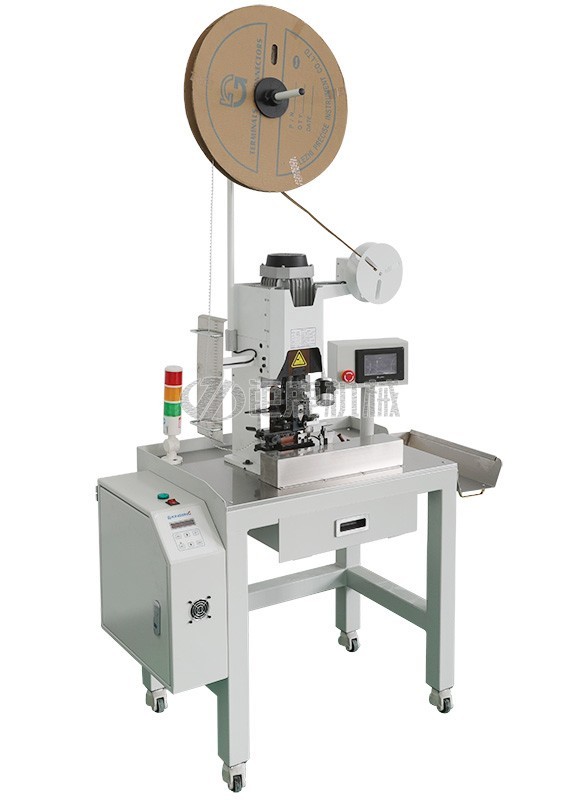

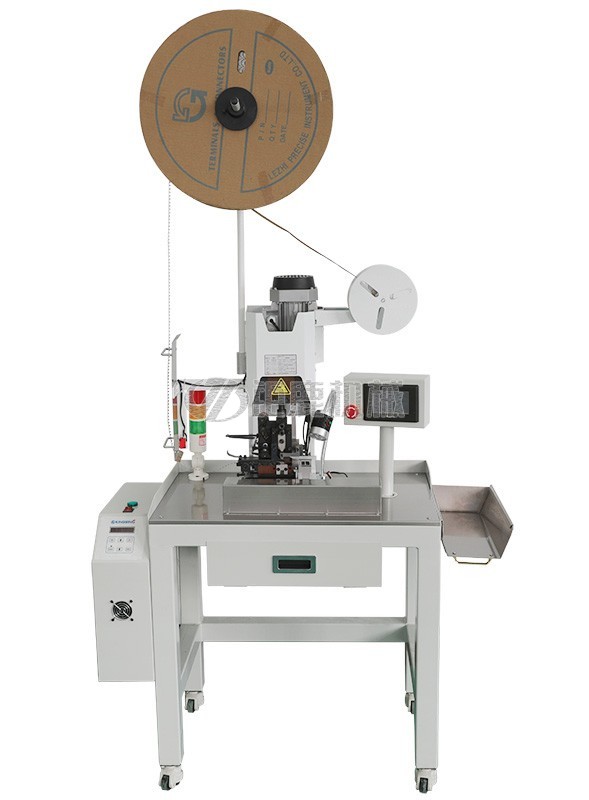

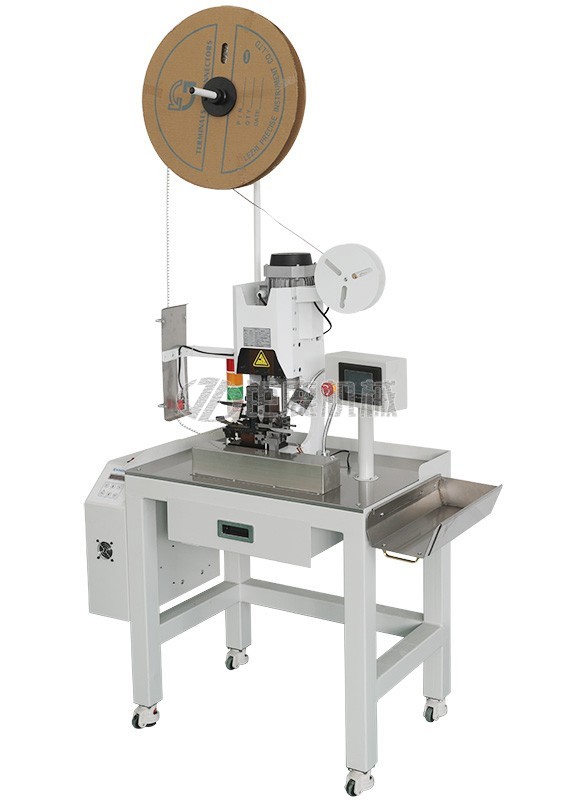

半自动排线端子机

  • 型号:JL-T912F
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 这是一台半自动排线端子机,专为排线或扁护套线的芯线压接端子而设计,排线需要预先剥皮并分线,然后只需将线头放入定位治具中,机器即可自动将线材送到打端子位置并逐条线压接端子。一台机器可以加工多种不同的产品,只需更换相应的压接模具即可,压接模具采用标准OTP卡口,更换模具方便快捷。

  2. 彩色触摸屏操作界面,放线位置、打端子位置、线材Pin数均可在程序中直接设置,支持跳打功能,可以实现跳过指定的芯线不打端子。程序记忆功能可将不同线材的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。本机还带有自动卷纸器和端子料带切断回收装置,端子的背纸可以回收成卷,端子料带定长切断后收集在抽屉中,可以保持工作台机的清洁。

下载: (1)

适用线材:排线、多芯扁护套线

适用线径:Φ0.8~3mm

芯线数量:≤20Pin

分线长度:20~50mm

端子机压力:1.5T

压接行程:30mm

操作界面:彩色触摸屏

程序记忆功能:最多可保存10组程序

工作模式:线径排数模式、单独位置模式

启动方式:脚踏开关

气压要求:0.4~0.6Mpa

工作电压:220V 50/60Hz

外形尺寸:1000*500*1400mm
