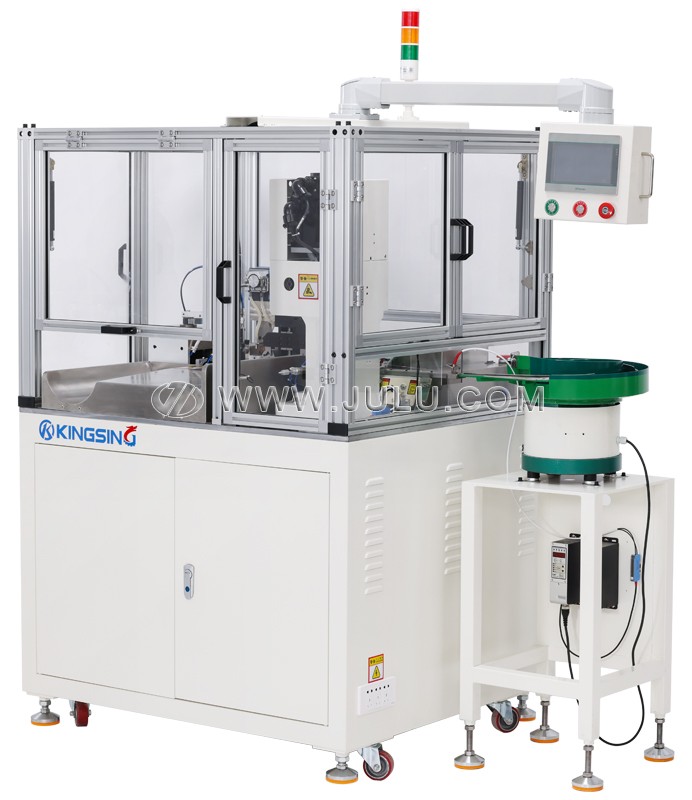

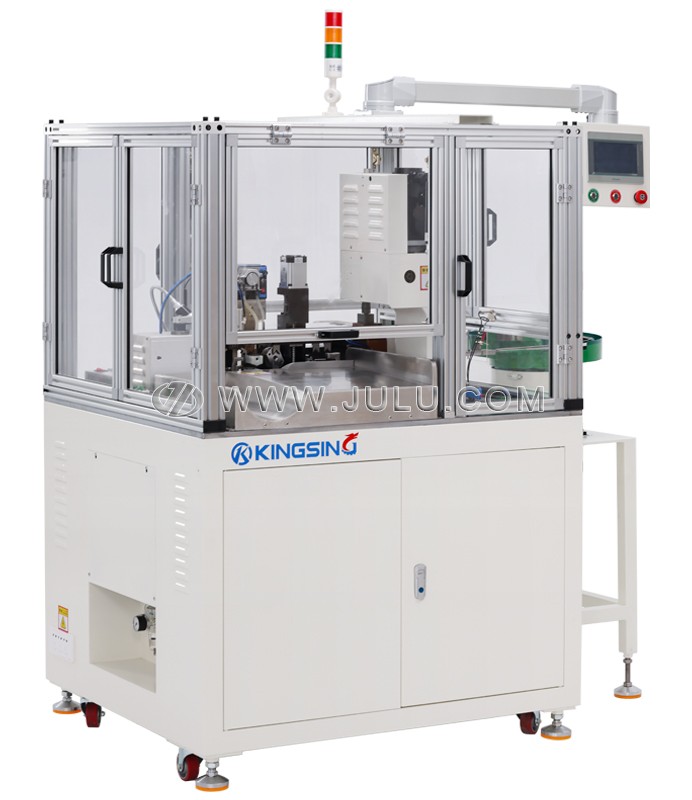

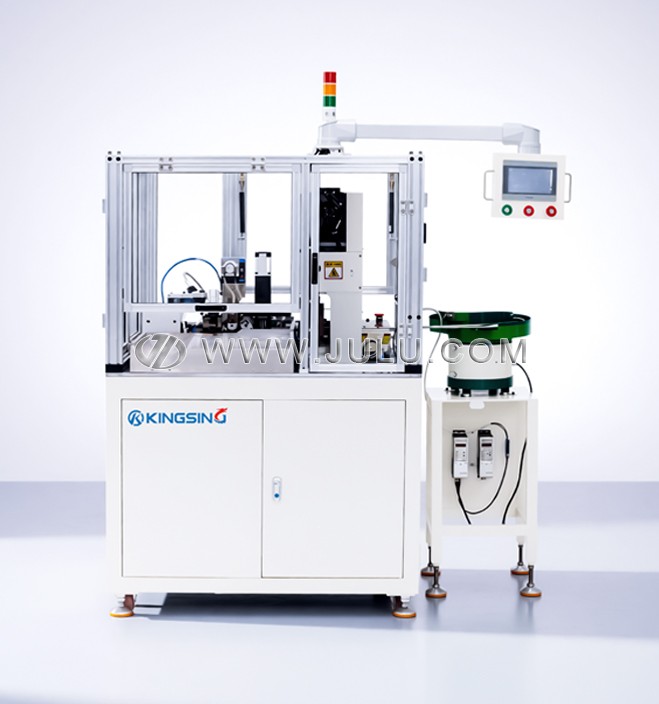

粗线型全自动扭线沾锡端子机

  • 型号:JL-A112N
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

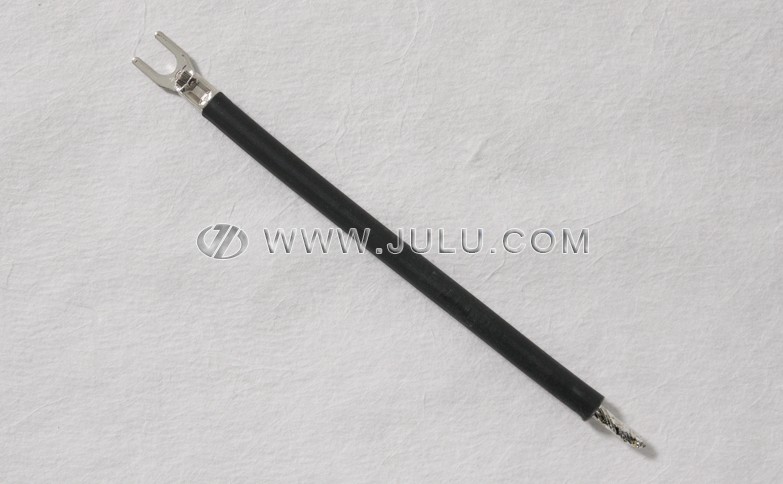

  1. 这是一台全自动扭线沾锡端子机,最大可加工6mm2的线材,集裁线、剥皮、扭线上锡、打端子等功能于一体,可全自动将线材定长切断并两头剥皮,一头扭线上锡,另一头打端子。适用于压接各种横送端子、直送端子、旗形端子等,也可以订制适用于散装端子、管形绝缘端子的机型。

  2. 支持非标订制,针对散装端子可以使用振动盘自动送料。本机也适用于压接各种散装或盘装的预绝缘端子,可以选配扭线功能和2段式伺服压接机,可将铜丝扭线后再穿入端子内孔防止反丝。打端子的那一头还可以选配自动穿绝缘护套或热缩管的功能。

  3. 采用模块化柔性设计的理念,一台机器可以轻松加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭上锡功能作为普通的单头全自动端子机来使用。更换端子时,只需更换相应的压接模具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。

  4. 裁线剥皮和平移机构均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。端子压接机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。另外还可以选配视觉检测系统,对压接后的外观及尺寸进行检测,确保产品质量。端子压接机标配采用变频马达驱动,也可以选配伺服型端子压接机。

  5. 彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

下载: (1)

适用线径:AWG28~10 (0.1~6mm2)

裁线长度:45~3000mm(可订制)

剥皮长度:≤10mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

最大压力:3T(可订制)

压接行程:30mm(可订制40mm行程机型)

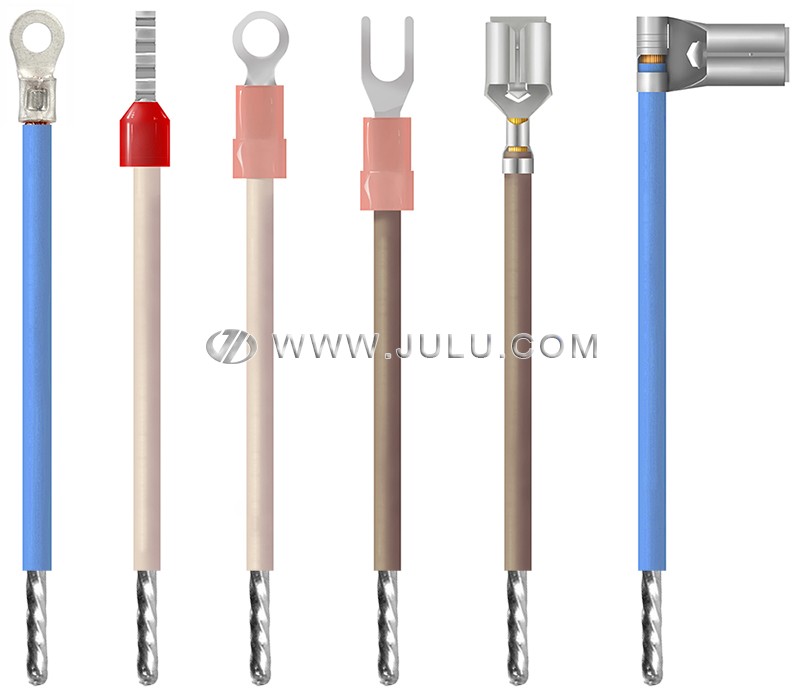

适用端子:横送端子、直送端子、旗形端子等

生产效率:2500~3000条/时

操作界面:彩色触摸屏

气压要求:0.5~0.8Mpa

额定功率:1500W

工作电压:220V 50/60Hz(可订制110V)

外形尺寸:970*840*1860mm

可选配置:

  1. 振动盘送料:针对散装端子,可以选配振动盘自动送料系统。

  2. 穿热缩管或绝缘护套:打端子的那一头可以选配自动穿热缩管或绝缘护套功能。

  3. 长线输送带:针对总长超过800mm的线材,建议选配输送带,它可以将加工好的线材平直整齐地放入收料盘内。

  4. 安全防护罩:可将所有运部部件都罩起来,打开安全门后将自动报警停机,确保操作安全。

  5. 压力监测仪:实时监测每次压接过程的压力曲线变化,当超过误差范围时自动报警停机。

  6. 视觉检测系统:对端子压接后的外观进行检测,比如出现飞丝、包脚深度异常等情况时自动报警停机。

  7. 伺服型端子机:端子压接机默认采用变频马达,可以选配伺服型端子机,伺服型压接机精度更高,并且支持2段压接功能,针对闭口端子可以先进行一段压接定位,把端子固定住之后再把铜丝穿入端子内孔,最后再进行第2段压接把端子压接到位。

  8. 电脑工控系统:本机默认采用触摸屏操作界面,可以选配电脑工控系统,支持网络连接,可通过局域网对接MES系统,实现远程读取和设置参数,远程下发生产任务等功能。
