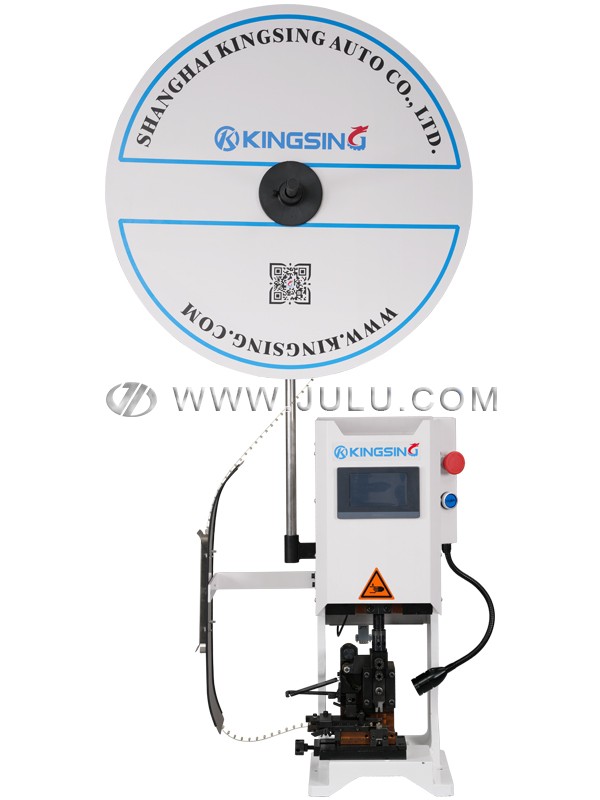

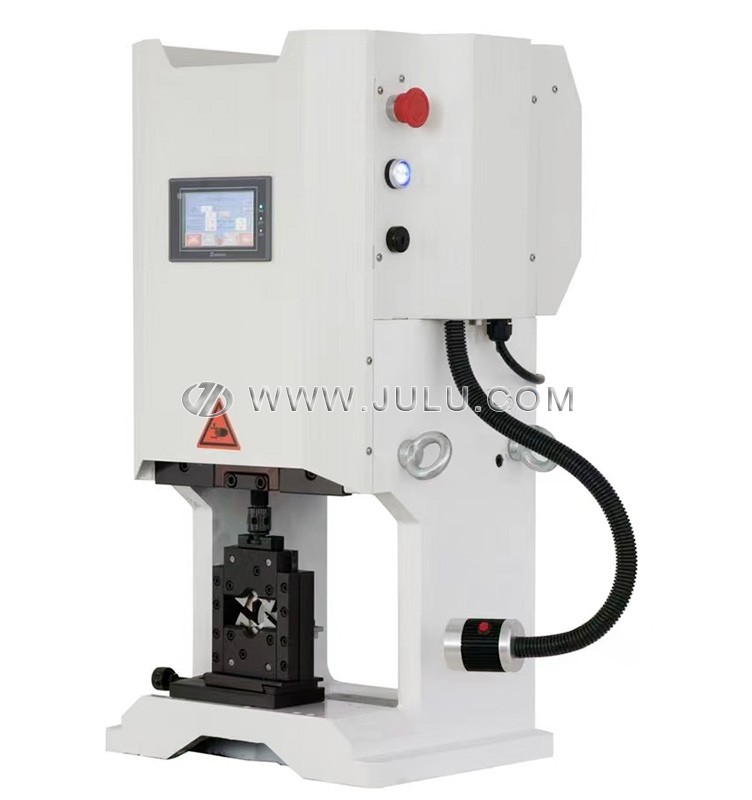

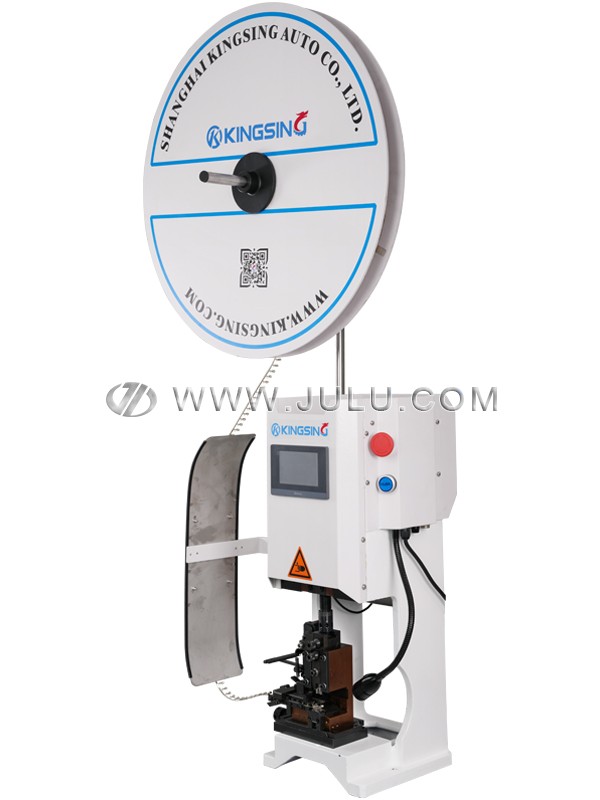

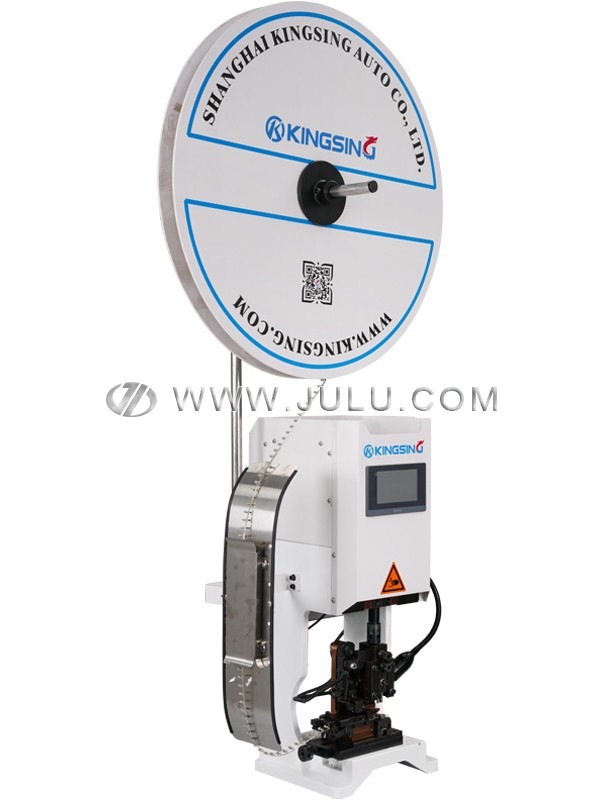

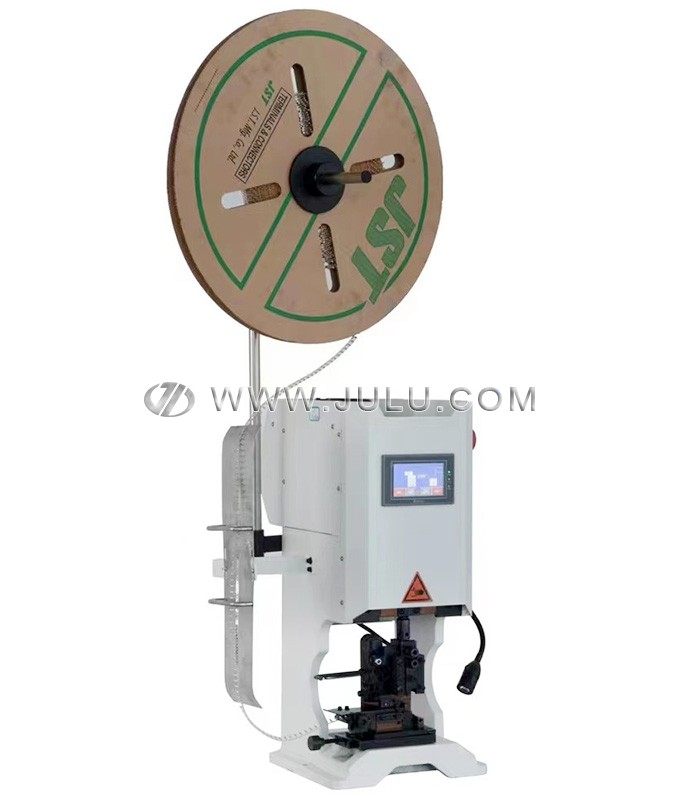

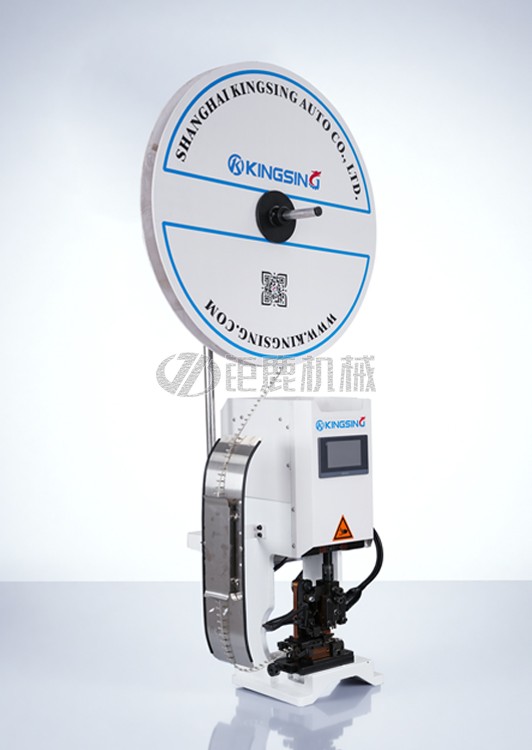

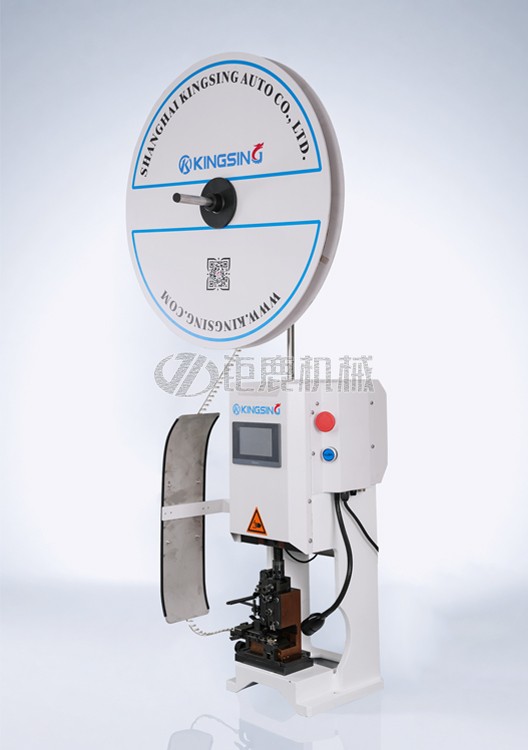

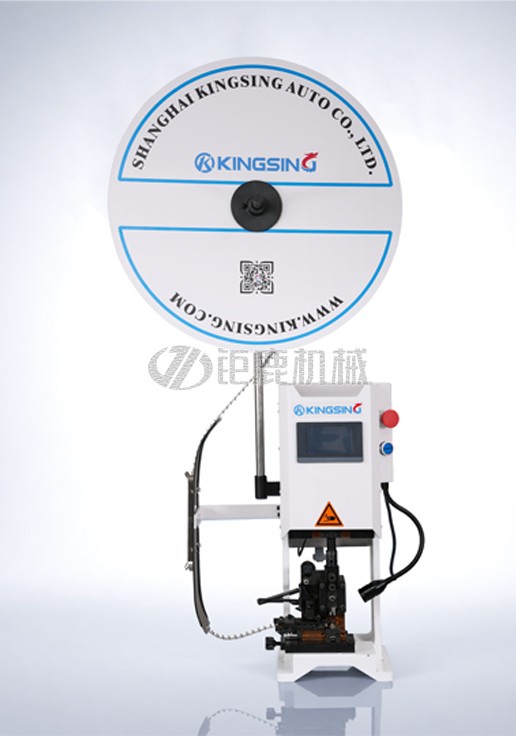

伺服型端子压着机

  • 型号:JL-T250系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

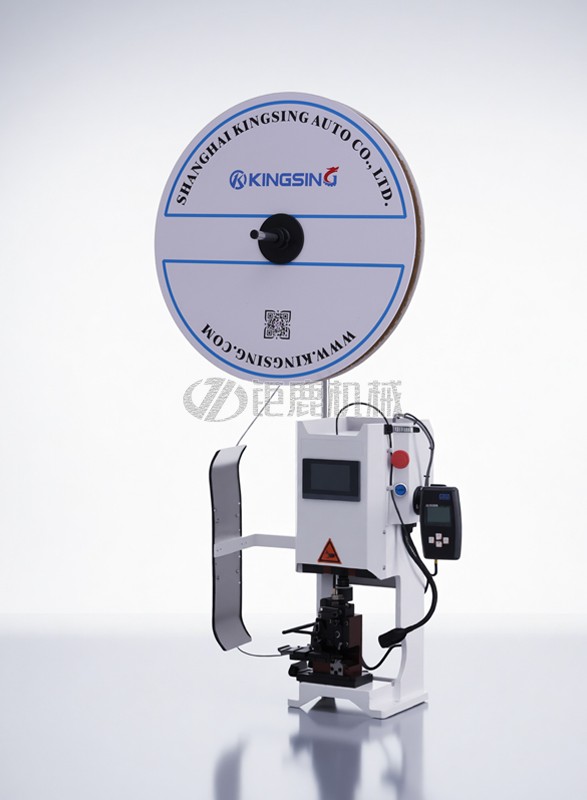

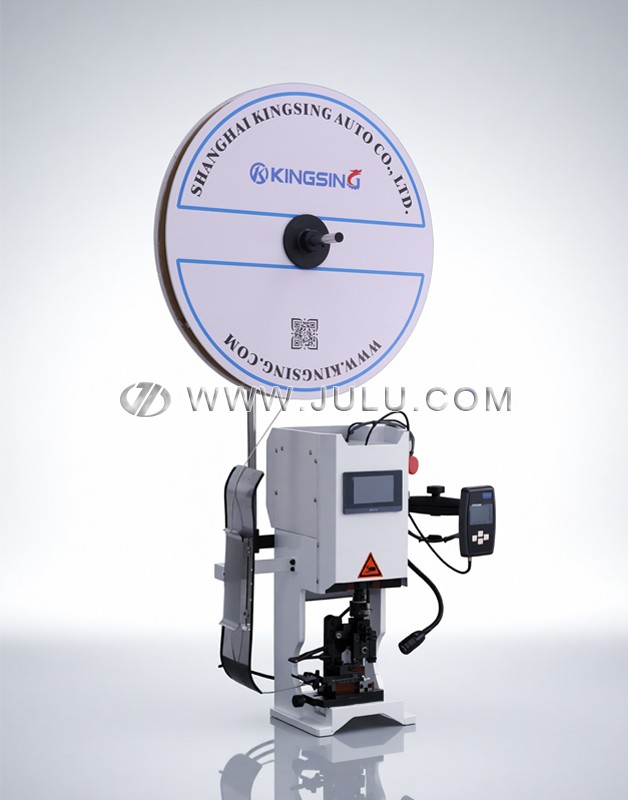

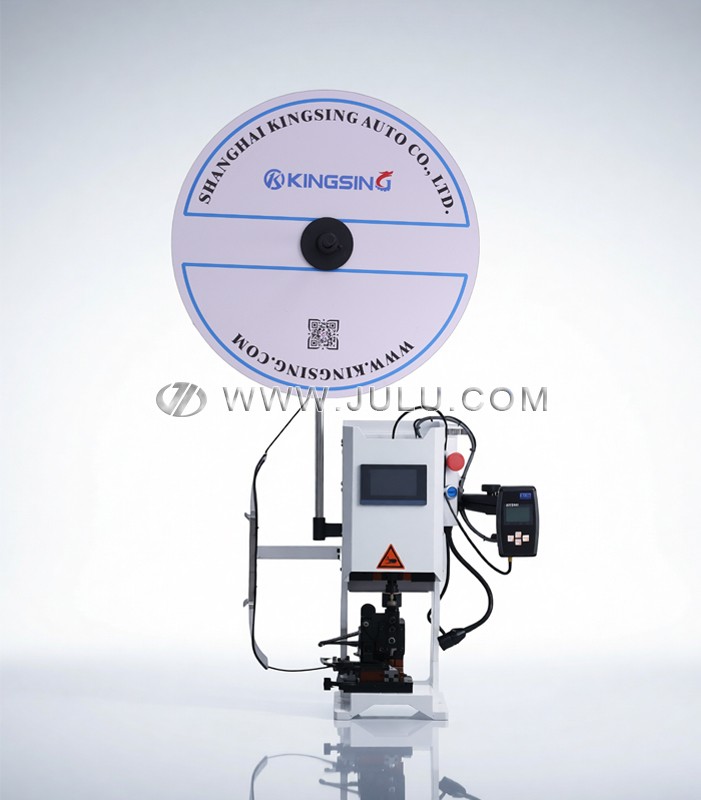

  1. 本系列为伺服型端子压着机,共有11个子型号(详见技术参数)。压接机构采用高精度伺服电机驱动,机身采用球墨铸铁一体成型,整机刚性强,压接尺寸稳定,可以选配端子压力监测仪,压力异常时可自动报警停机。

  2. 彩色触摸屏操作界面,压接行程可以直接在程序中设定,无需手工调节螺丝。程序记忆功能最多可保存20组数据,可将不同产品的压接参数保存到不同的程序中,更换模具时可以一键调出相应的参数,特别适用于一台机器压接多种不同端子的场合。程序内置行程测量功能,模具安装完成后可以自动测量压接行程,大大节省调试时间。针对同一端子压接不同电线的场合,本机还可以设置多个不同的压接高度进行循环压接。程序中可以设置保压时间,即模具下压到最低点时可以停留指定的时间后再抬起,以确保压接尺寸稳定。

  3. 本系列端子机通用性很强,可压接各种横送端子、直送端子、U形接线端子、旗形端子、双料带端子、管形绝缘端子、航空端子、散装端子等,压接不同的端子时只需更换相应的压接模具即可。压接行程默认为30mm,使用标准OTP卡口的模具,支持快速更换模具。另外也可以订制40mm行程的机型,支持使用欧式模具及其它特殊模具。

  4. 可以在程序中设置伺服电机的工作模式,支持整圈模式和半圈模式。半圈模式是指伺服电机带动冲头下压到设置的压接高度后,电机开始反转将冲头抬起,这种模式的优点是压接行程可以直接在程序中设置,无需手工调节螺丝,但缺点是只适用于较小的端子,压接大端子时可能会因为压力过大导致压接高度有波动。整圈模式是指伺服电机带动凸轮旋转360度,在此模式下电机始终转一整圈进行压接,压接尺寸一致性好,不受端子大小的影响,但缺点是压接行程的调节与普通变频端子机一样,需要通过手工调节螺丝来进行调整。用户可根据实际情况在程序中自由选择电机的工作模式。

下载: (1)
型号压力电机功率压接行程工作电压净重外形尺寸
JL-T250A2T750W

30/40mm

220V38kg280*240*600mm
JL-T250B3T1250W62kg350*320*640mm
JL-T250C4T1500W65kg350*320*640mm
JL-T250D6T1500W132kg400*380*740mm
JL-T250E8T2300W135kg400*380*740mm
JL-T250F10T2300W138kg400*380*740mm
JL-T250G15T3600W40mm380V350kg520*540*980mm
JL-T250H20T5500W360kg520*540*980mm
JL-T250K30T7500W354kg520*540*1030mm
JL-T250L40T9000W355kg520*540*1030mm
JL-T250M50T11000W360kg520*540*1030mm
