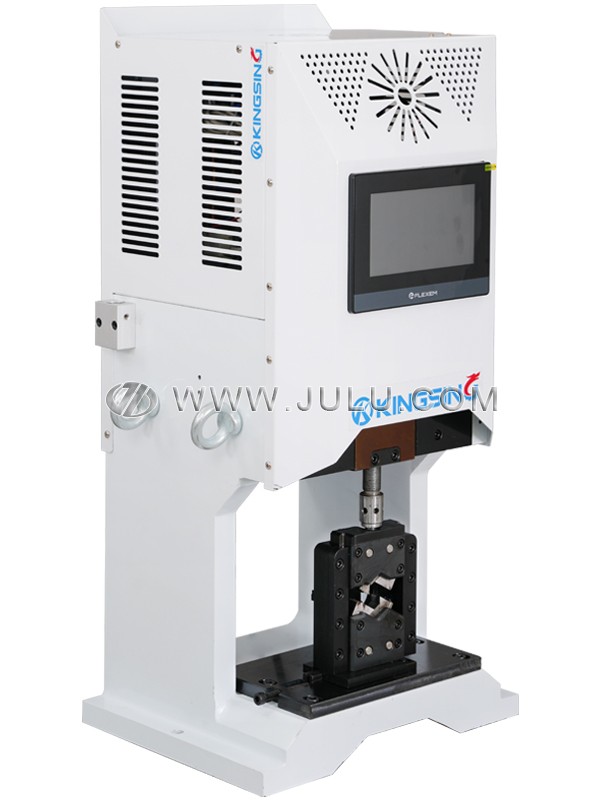

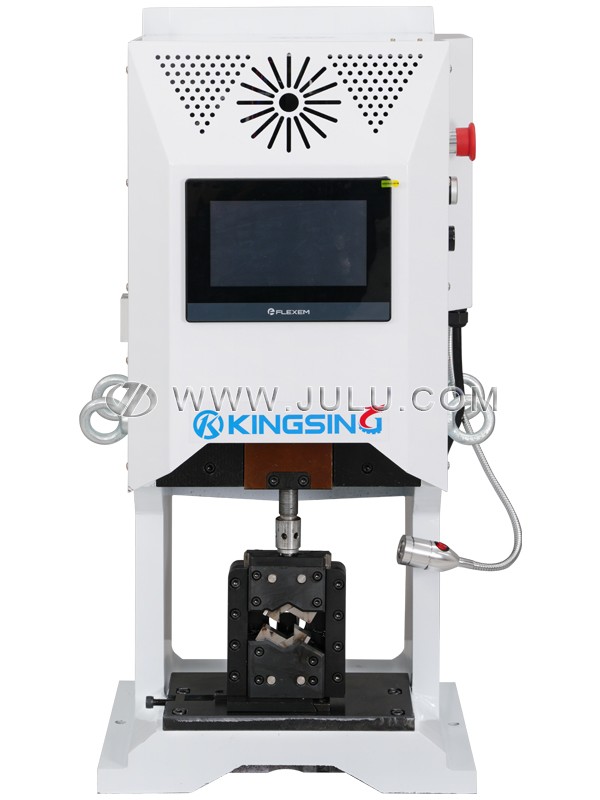

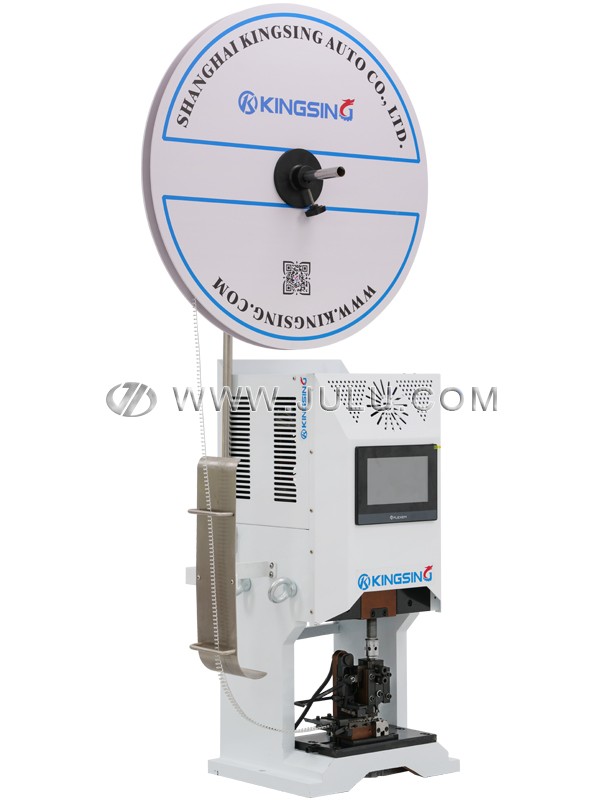

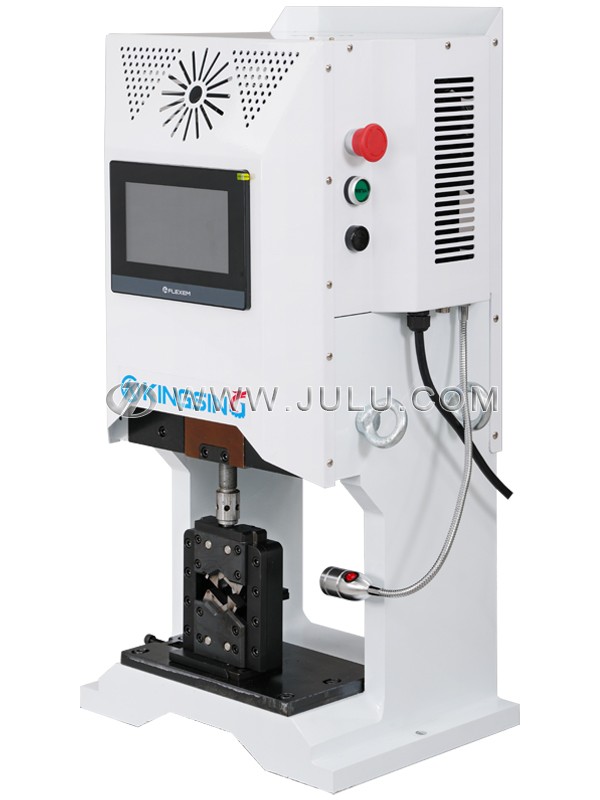

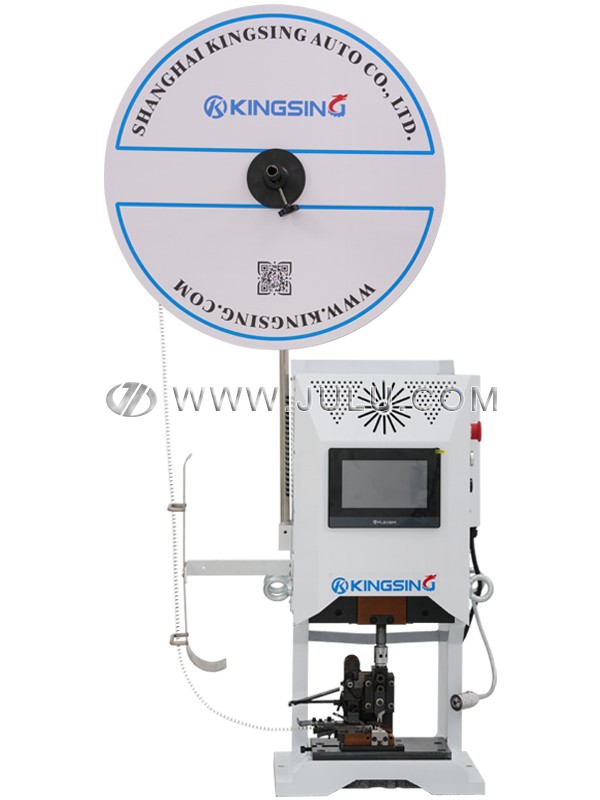

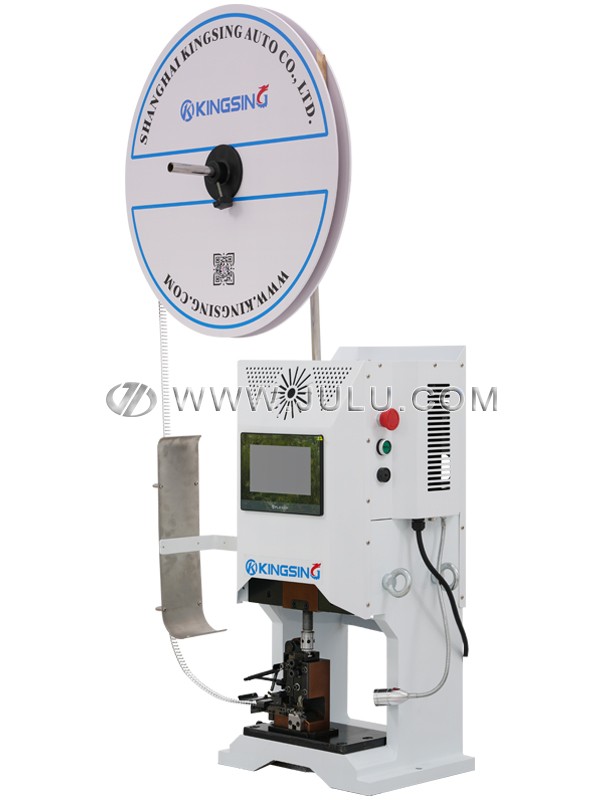

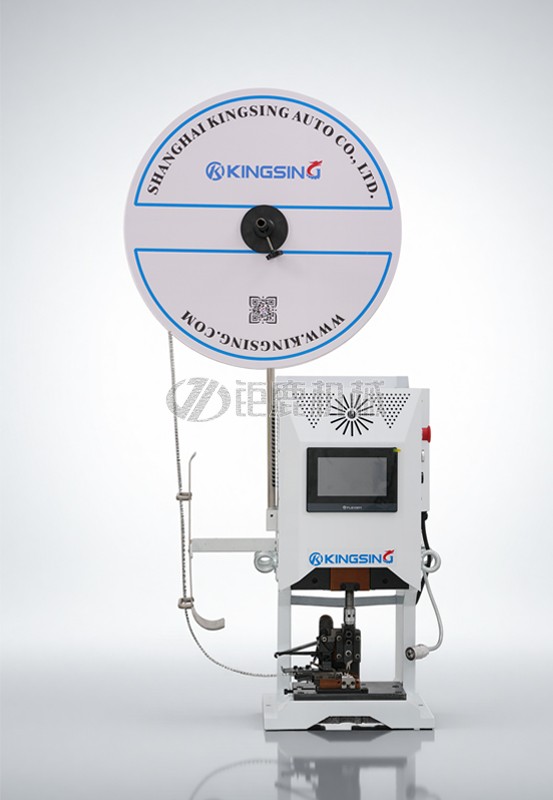

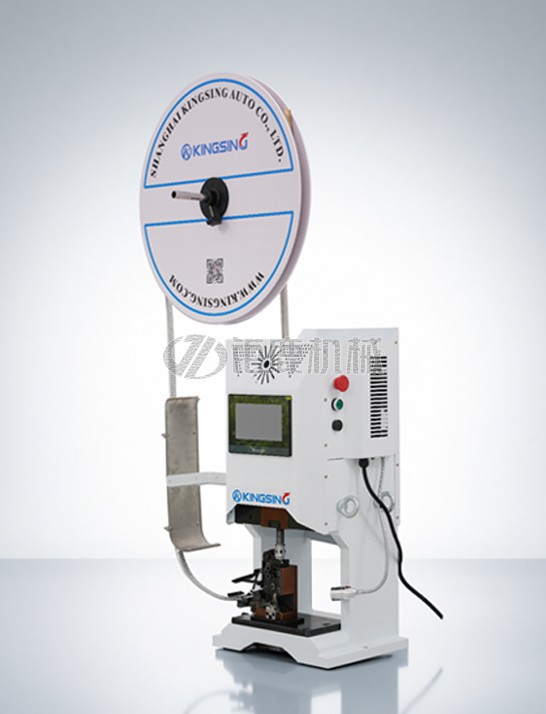

伺服型端子压接机

  • 型号:JL-T212系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:
  1. 本系列为伺服型端子压接机,共有5个子型号(详见技术参数)。压接机构采用高精度伺服电机驱动,机身采用球墨铸铁一体成型,整机刚性强,压接尺寸稳定,可以选配端子压力监测仪,压力异常时可自动报警停机。

  2. 彩色触摸屏操作界面,压接行程可以直接在程序中设定,无需手工调节螺丝。程序记忆功能最多可保存120组数据,可将不同产品的压接参数保存到不同的程序中,更换模具时可以一键调出相应的参数,特别适用于一台机器压接多种不同端子的场合。程序内置行程测量功能,模具安装完成后可以自动测量压接行程,大大节省调试时间。针对同一端子压接不同电线的场合,本机还可以设置多个不同的压接高度进行循环压接。程序中可以设置保压时间,即模具下压到最低点时可以停留指定的时间后再抬起,以确保压接尺寸稳定。带有RJ45网络接口,可通过局域网连接本地MES系统,实现远程读取和设置参数,远程派单等功能。

  3. 本系列端子机通用性很强,可压接各种横送端子、直送端子、U形接线端子、旗形端子、双料带端子、管形绝缘端子、航空端子、散装端子等,压接不同的端子时只需更换相应的压接模具即可。压接行程默认为30mm,使用标准OTP卡口的模具,支持快速更换模具。另外也可以订制40mm行程的机型,支持使用欧式模具及其它特殊模具。

  4. 可以在程序中设置伺服电机的工作模式,支持整圈模式和半圈模式。半圈模式是指伺服电机带动冲头下压到设置的压接高度后,电机开始反转将冲头抬起,这种模式的优点是压接行程可以直接在程序中设置,无需手工调节螺丝,但缺点是只适用于较小的端子,压接大端子时可能会因为压力过大导致压接高度有波动。整圈模式是指伺服电机带动凸轮旋转360度,在此模式下电机始终转一整圈进行压接,压接尺寸一致性好,不受端子大小的影响,但缺点是压接行程的调节与普通变频端子机一样,需要通过手工调节螺丝来进行调整。用户可根据实际情况在程序中自由选择电机的工作模式。

下载: (1) (2)
机器型号
最大压力电机功率机器净重外形尺寸
JL-T212A
2T1000W
38kg
JL-T212B
4T1500W65kg
JL-T212C
6T1500W150kg
JL-T212D
8T2300W152kg
JL-T212E
12T3600W160kg

压接行程:30mm(可订制40mm行程机型)

操作界面:彩色触摸屏

程序保存:最多可保存120组程序

通信功能:内置RJ45网络接口,可连接MES系统

工作电压:220V 50/60Hz
