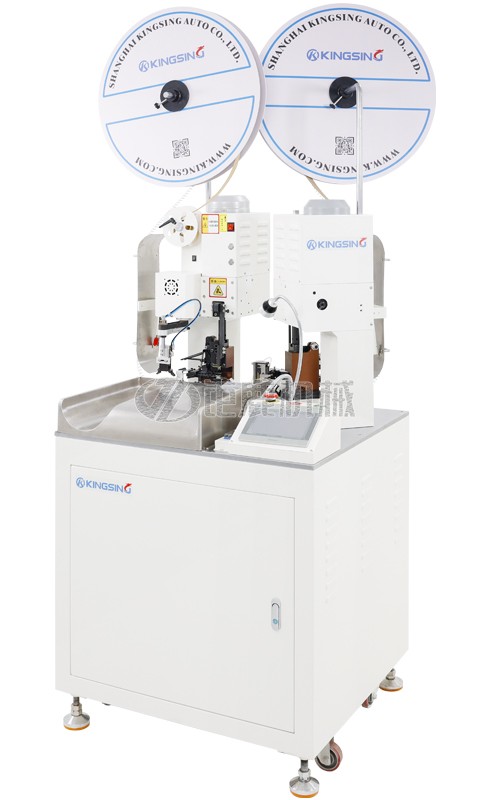

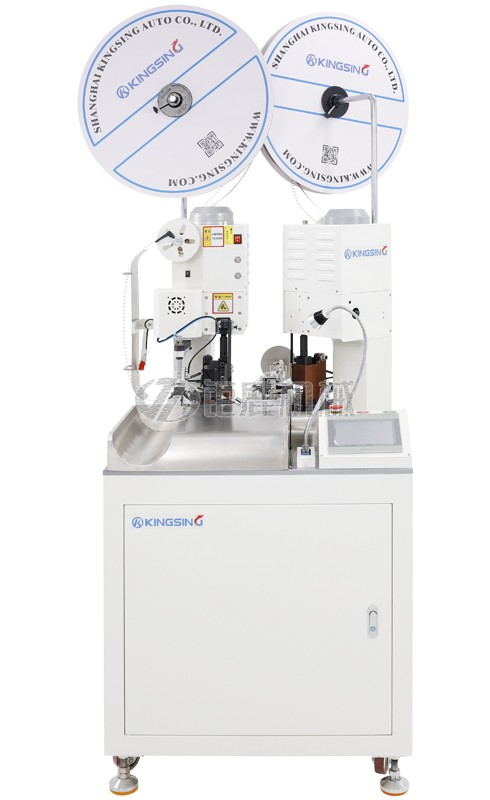

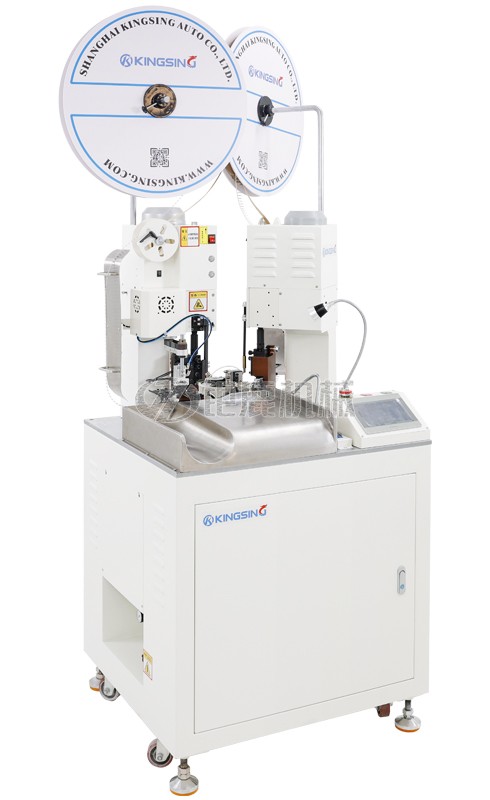

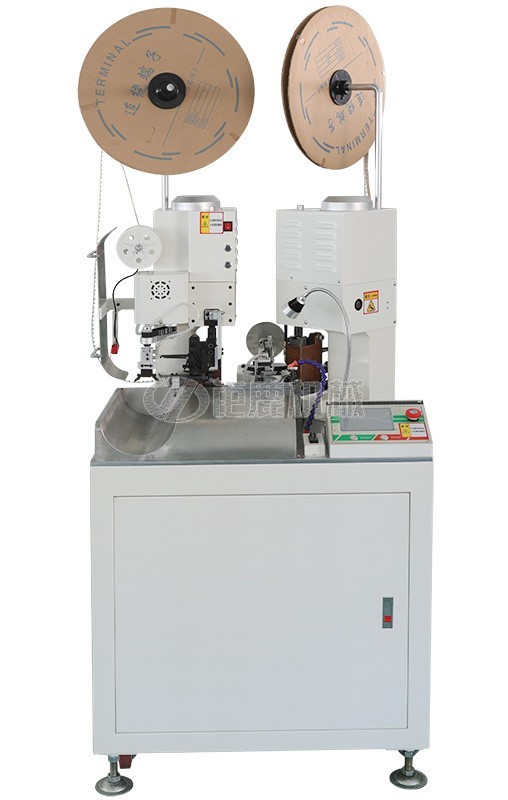

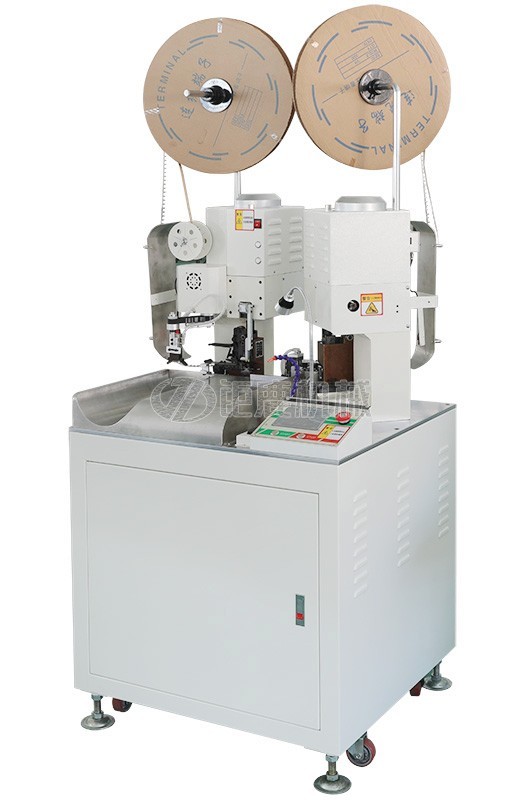

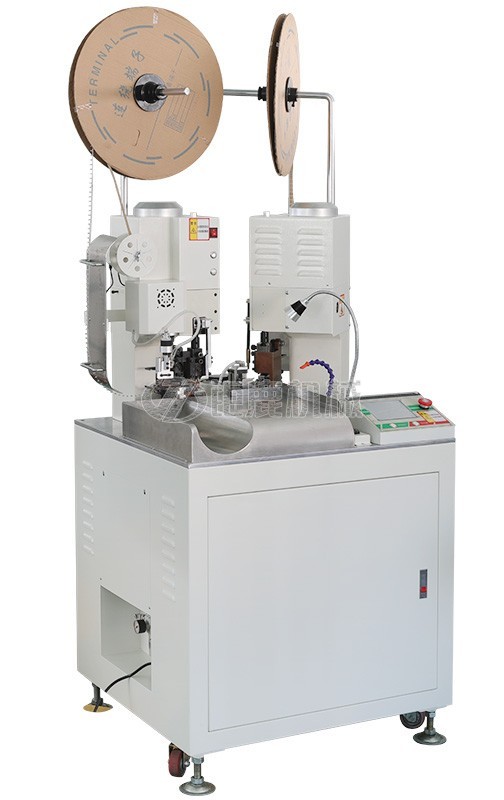

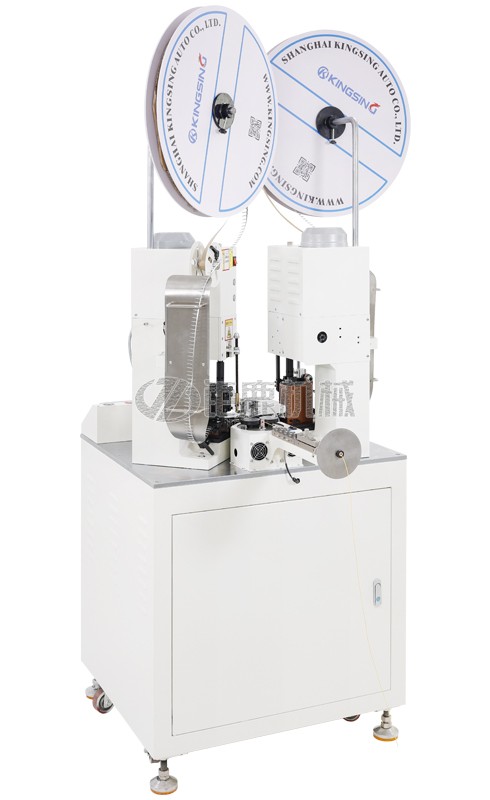

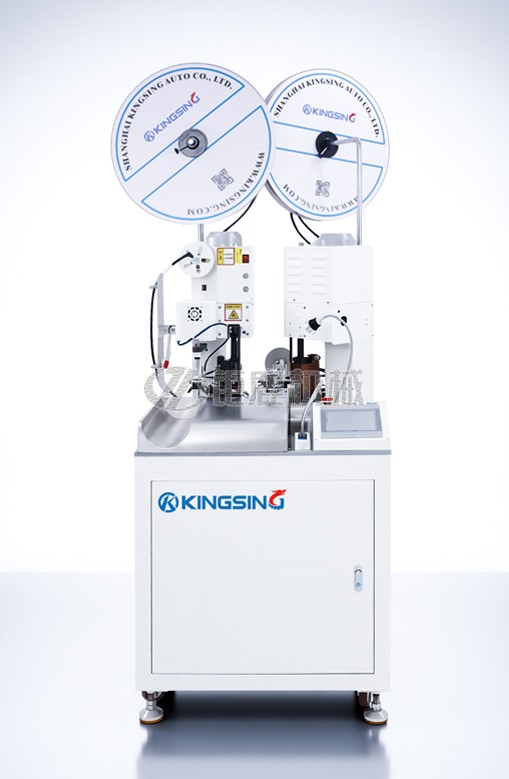

双头全自动端子压着机

  • 型号:
  • 品牌:
  • 电压:
  • 功能:
  • 价格:
  • 本机为通用型双头全自动端子机,集裁线、剥皮、打端子等功能于一体,速度快,稳定性强,外观简洁大气,是电子线束加工行业的利器。当不需要两头打端子时,也可以将其中1台端子机在程序中关闭,实现单头端子的功能。

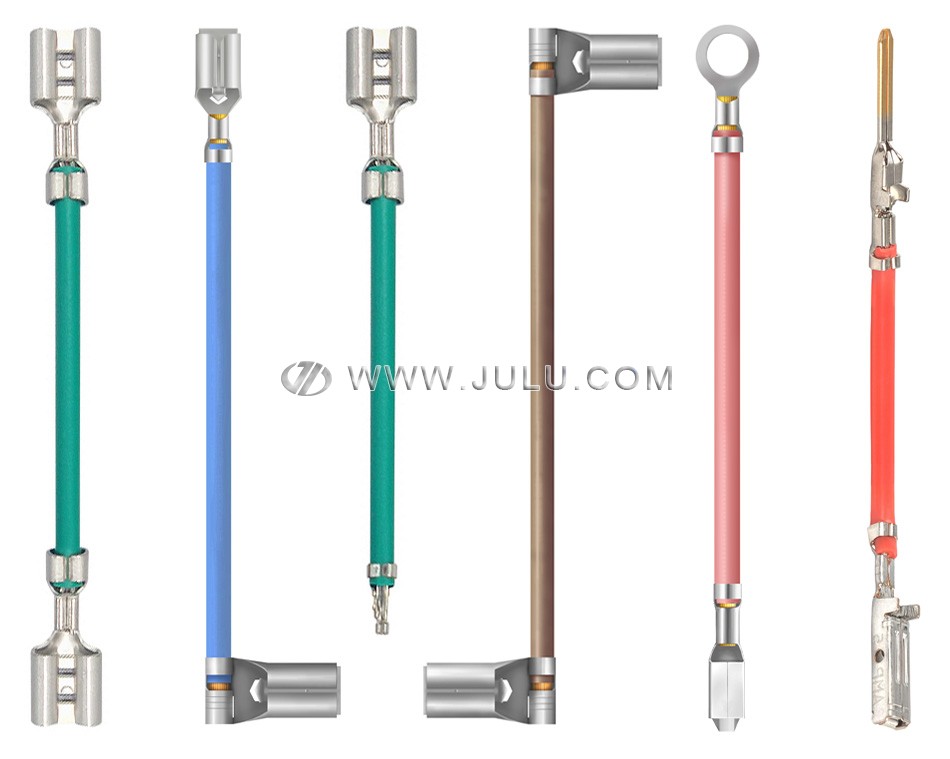

  • 采用OTP卡式模具,各种横送端子、直送端子、旗形端子机、散装端子等均可适用,散装端子可以通过振动盘自动送料。亦可根据用户需要更换为40mm行程模具。

  • 标准机型采用高精度步进电机,也可根据用户需要升级为伺服电机,加工精度高。当加工长线时,可选配自动收线输送带,以保证线材加工后可以平直整齐地放入收料盘中。亦可选配端子压力管理系统,实时监测每个端子的压力情况,当压力变化超出允许范围时将自动停机报警,因此可以大幅提高良品率。


下载: (1) (2) (3)


型 号KS-R2-1KS-R2-2KS-R2-3
适用线径0.08 ~ 2.5 mm²0.08 ~ 2.5 mm²0.08~4 mm²
产品尺寸(长×宽×高)1030× 840 × 1980mm1030× 840 × 1980mm1060× 970 × 1980mm
检测功能1. 端子有无
2. 是否缺线打结
3. 端子压接不良
4. 气压异常
5. 端子机异常
6. 数量到达
1. 端子有无
2. 是否缺线打结
3. 端子压接不良
4. 气压异常
5. 端子机异常
6. 数量到达
1. 端子有无
2. 是否缺线打结
3. 端子压接不良
4. 气压异常
5. 端子机异常
6. 数量到达
选配装置1. 放线架 2. 输送带  3. 压力监测仪



型      号KS-R2-4

最大加工能力

3800条/小时

适用线径

AWG28~ AWG12

裁线长度

30~2000mm (800mm以上需配输送带)

裁线精度

±(0.5+0.001L)mm (L=裁线长度)

剥皮长度

R<10mm  L<15mm (如需超长剥皮,需定制)

压着能力

标准2TON,超静音端子机

功     率

2.75KW

电     源

AC220V 50Hz

气压要求

0.5Mpa

产品重量

410Kg

机器尺寸

960长X890宽X2000高(mm)
