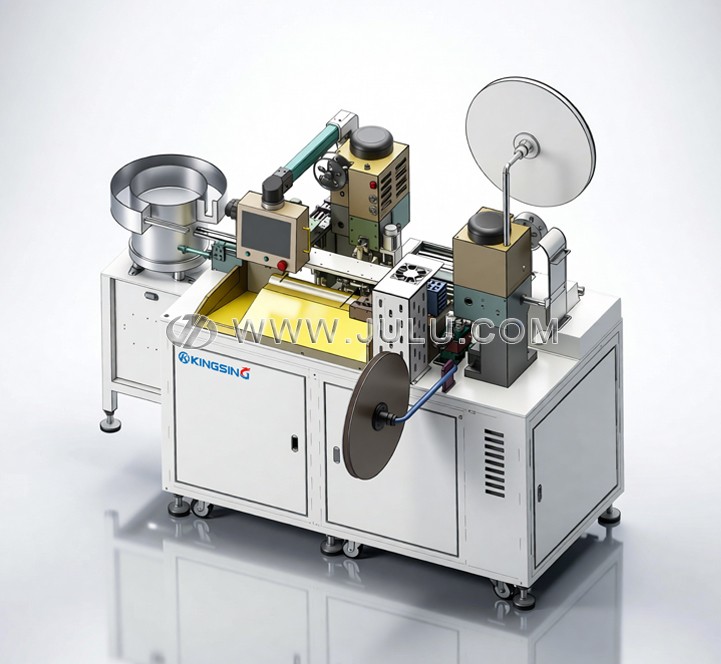

全自动穿热缩管插胶壳端子机

  • 型号:JL-A212X
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

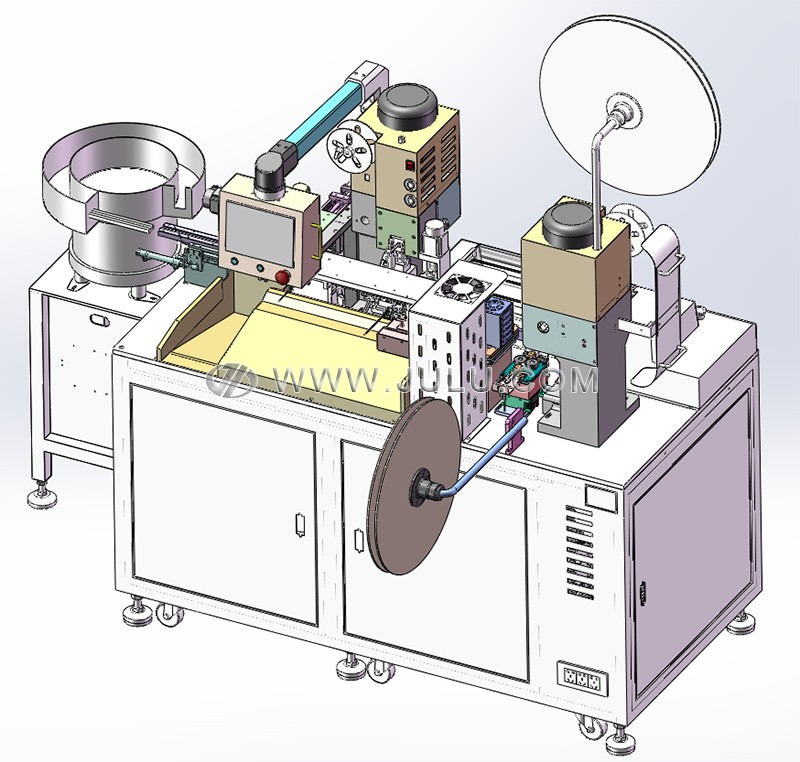

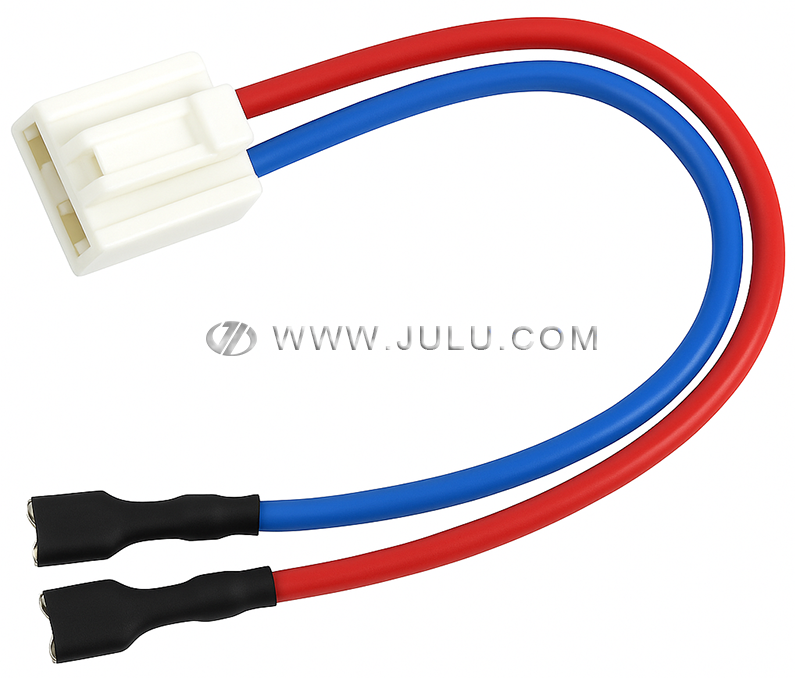

  1. 这是一台全自动穿热缩管和插胶壳端子机,集裁线、剥皮、两头打端子、一头穿热缩管、另一头插胶壳等功能于一体,胶壳通过振动盘自动送料,盘装热缩管可以定长自动切断,热缩管的位置可以在程序中设置,自动加热收缩到位。本机默认支持3种颜色的电线(可订制),颜色顺序可以在程序中任意指定,每种颜色的线都可以多次取用,比如可以每种颜色取2次线,在打端子后自动依次插入6孔胶壳内。

  2. 采用模块化柔性设计的理念,一台机器可以加工多种不同的产品,各功能模块可以在程序中自由开启或关闭,比如可以关闭穿热缩管和插胶壳的功能。更换端子时,只需更换相应的压接模具、振动盘送料系统以及相应的穿入治具即可。机器用途灵活度大,当前产品生产完毕后不会造成机器的闲置浪费,可以轻松切换至生产其他产品。

  3. 裁线剥皮和平移机构均采用高精度伺服电机驱动,切刀采用正反丝杆结构,剥皮精度高。本机采用平移机构替代了传统的旋转机构,线材在加工过程中始终保持平直的状态,定位精准,有效解决了因线材弯曲而导致的不稳定问题,可以轻松应对各种高标准的线材加工。

  4. 端子压接机采用球墨铸铁一体成型,整机刚性强,压接高度稳定,可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,压力异常时可以自动报警停机。另外还可以选配视觉检测系统,对压接后的外观及尺寸进行检测,确保产品质量。端子压接机标配采用变频马达驱动,也可以选配伺服型端子压接机。

  5. 彩色触摸屏操作界面,参数设置直观易懂,程序记忆功能可将不同产品的加工参数保存到数据库中,切换产品时可以一键调出相应的加工参数,节省调试时间。另外还可以选配支持MES连接的电脑工控系统,内置网络接口,可通过局域网与MES系统对接,实现远程读取或设置参数,远程下达生产任务等功能。

适用线径:AWG24~14 (0.2~2.5mm2)

线材数量:2~8色可订制

裁线长度:75~9999mm(可订制)

剥皮长度:≤10mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

最大压力:2T(可订制3T机型)

压接行程:30mm(可订制40mm行程机型)

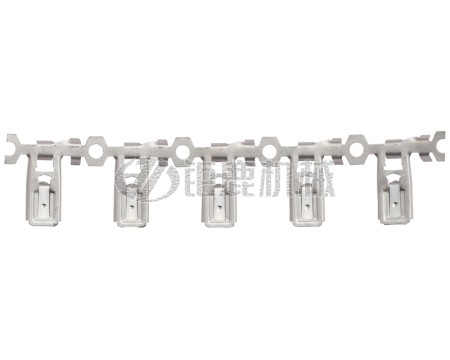

适用端子:横送端子、直送端子、旗形端子等

生产节拍:每孔位2秒

气压要求:0.5~0.8Mpa

额定功率:2000W

工作电压:220V 50/60Hz(可订制110V)

机器净重:≈500kg

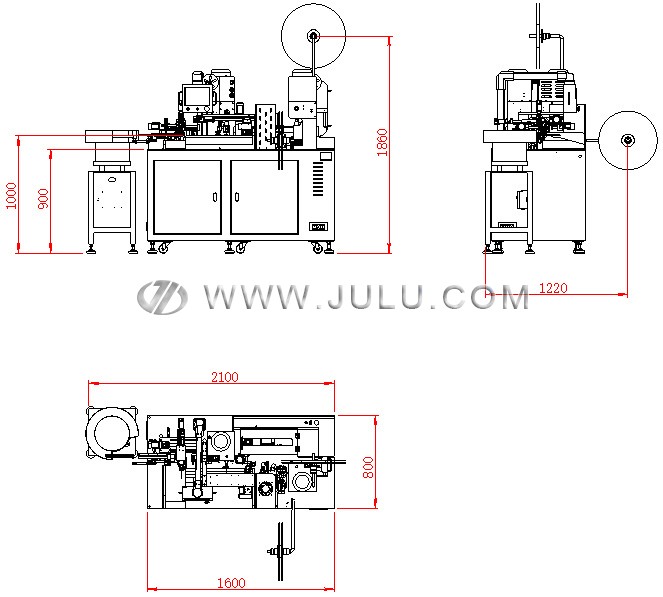

外形尺寸:1500*800*1860mm

可选配置:长线输送带、安全防护罩、端子压力监测仪、视觉检测系统、伺服型端子机、电脑工控系统
