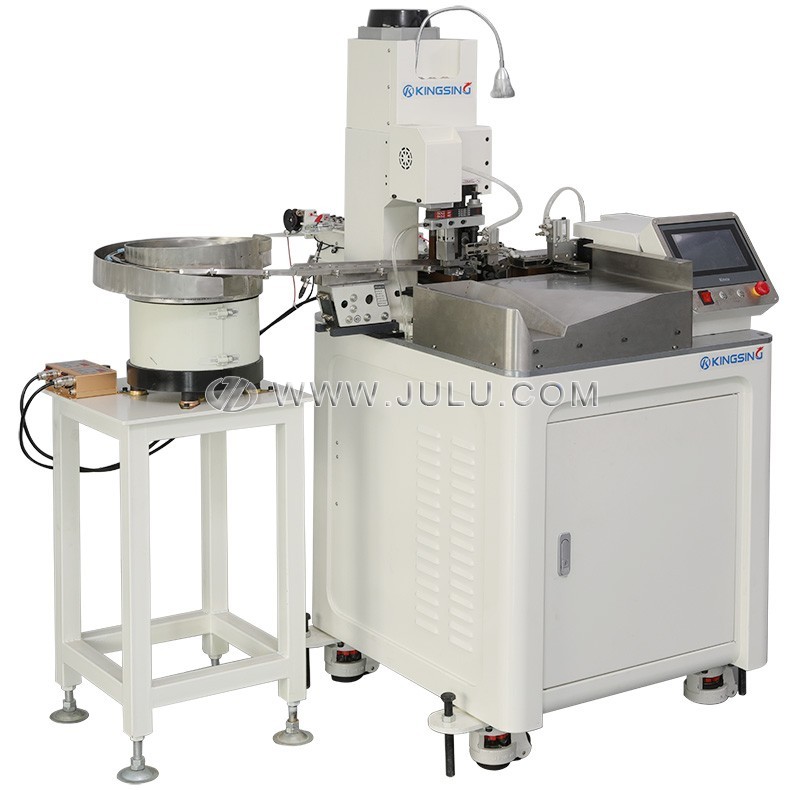

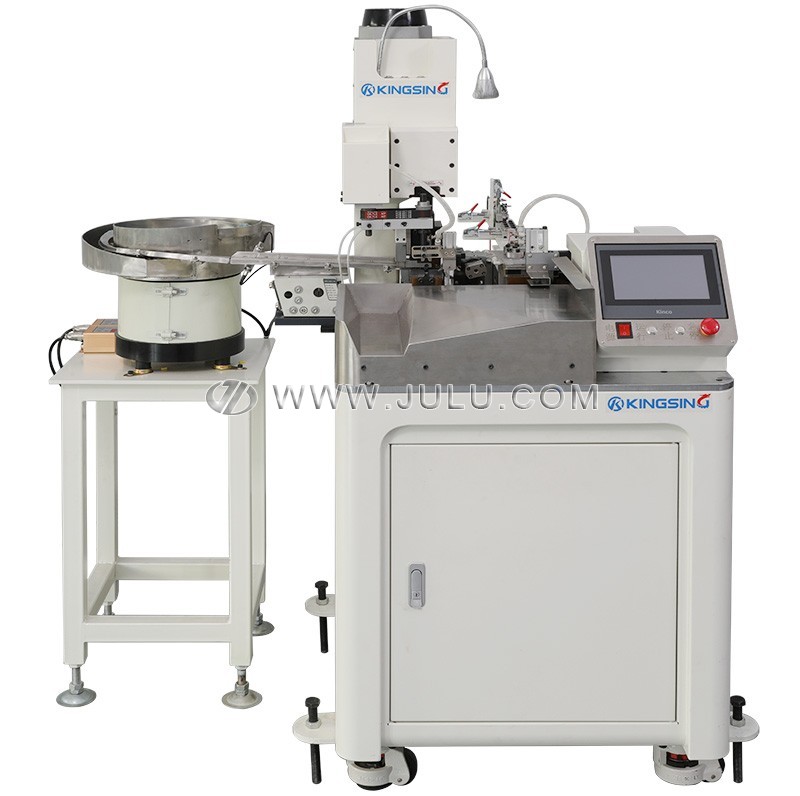

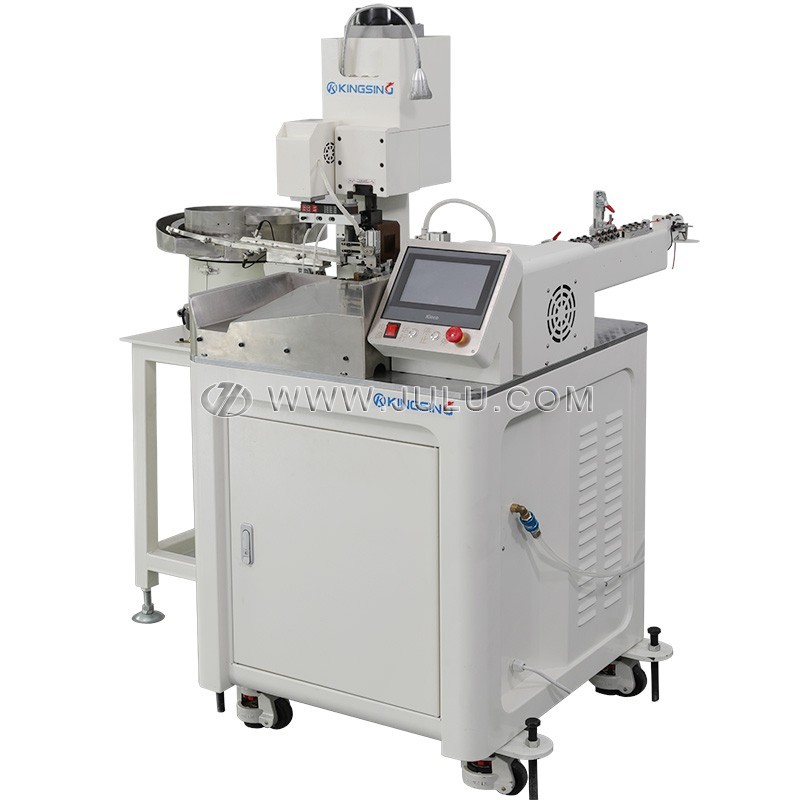

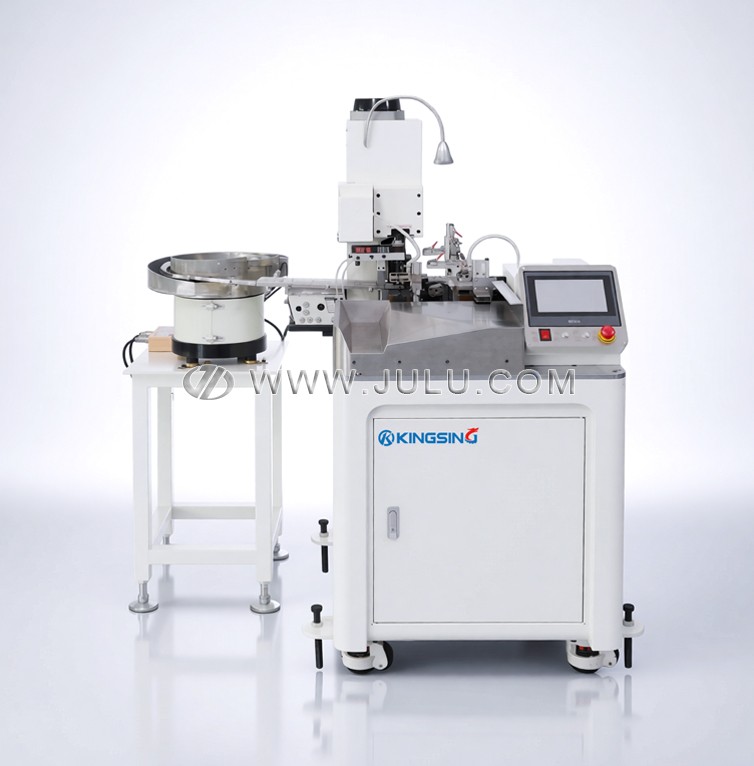

散装端子单头全自动压接机

  • 型号:JL-A105系列
  • 品牌:钜鹿
  • 电压:220V(其它电压可订做)
  • 功能:
  • 价格:

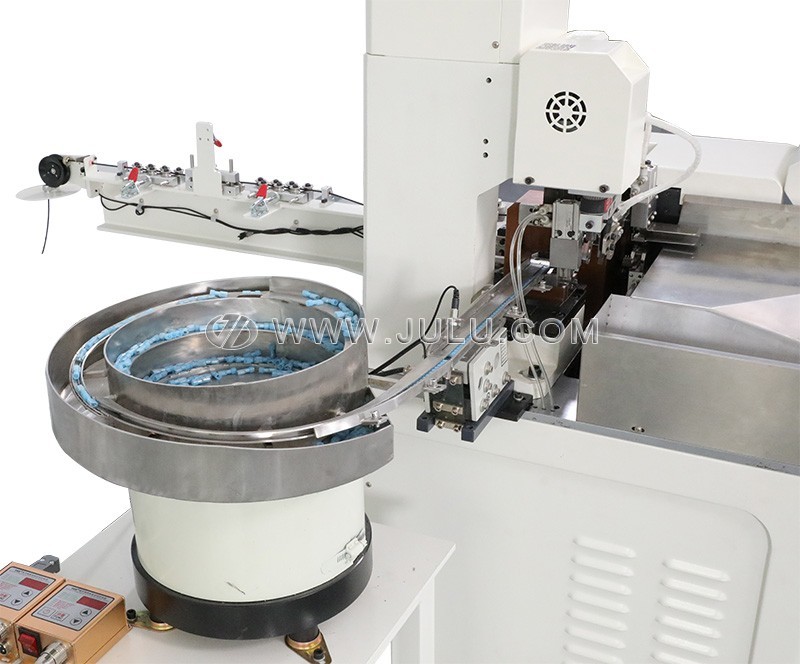

  1. 本系列为散装端子单头全自动端子机,端子通过振动盘自动送料,共包括4个子型号(详见技术参数)。本机可将线材定长切断,一头剥皮扭线,另一头打端子,针对闭口端子还可以增加旋转扭线功能,将铜丝扭好后再插入端子内孔进行压接,可以有效防止反丝现象。

  2. 进线口配有3组调直器,可将线材自动拉直,提高机器运行的稳定性。多组送线轮共同送线可以防止线材打滑,提高送线精度。端子机采用球墨铸铁一体成型,整机刚性强,压接尺寸稳定,压接行程默认是30mm,采用标准的OTP卡口模具,另外也可以订制40mm行程的机型,可使用各种欧式模具。还可以选配端子压力监测仪,实时监测每次压接过程的压力曲线变化,当压力异常时自动报警停机。

  3. 一台机器可以加工多种不同的产品,更换线材和端子时只需更换相应的压接模具和进线导管即可。彩色触摸屏操作界面,参数设置直观易懂,裁线长度、剥皮长度、扭线力度、压接位置等参数均可在程序中设置。程序记忆功能可将不同产品的加工参数保存到不同的程序号中,切换产品时可以一键调出相应的压接参数。

下载: (1)
机器型号JL-A105SJL-A105TJL-A105UJL-A105V
线头扭线旋转扭线旋转扭线
线尾扭线搓线板扭线搓线板扭线
适用端子
开口端子
开口端子、闭口端子

适用线径:0.1~2mm2(可订制4mm2的机型)

最大压力:2T(可订制3T机型)

裁线长度:45~9999mm

剥皮长度:≤15mm(可订制)

裁线精度:±(0.5+L*2‰)    L=裁线长度

压接行程:30mm(可订制40mm行程机型)

生产效率:2000~3000条/时

操作界面:彩色触摸屏

选配功能:端子压力监测仪、长线输送带、安全防护罩

气压要求:0.5~0.7Mpa

工作电压:220V 50/60Hz

外形尺寸:700*1000*1470mm


备注:开口端子是指压接位置是开放式的,铜丝可以直接放在压接位置的上方进行压接;闭口端子是指压接位置是闭合的圆孔,铜丝需要插入内孔后再压接,为了防止铜丝在插入内孔的过程中出现部份铜丝倒翻的现象,通常需要把铜丝扭在一起后再插入内孔,故压接此类端子时需要选择带旋转扭线功能的机型。

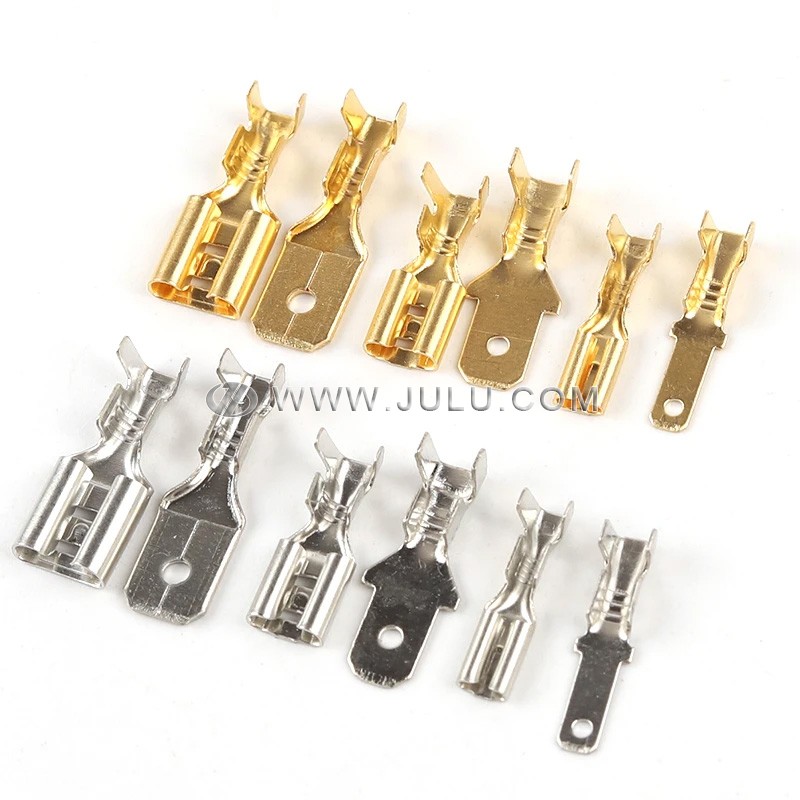

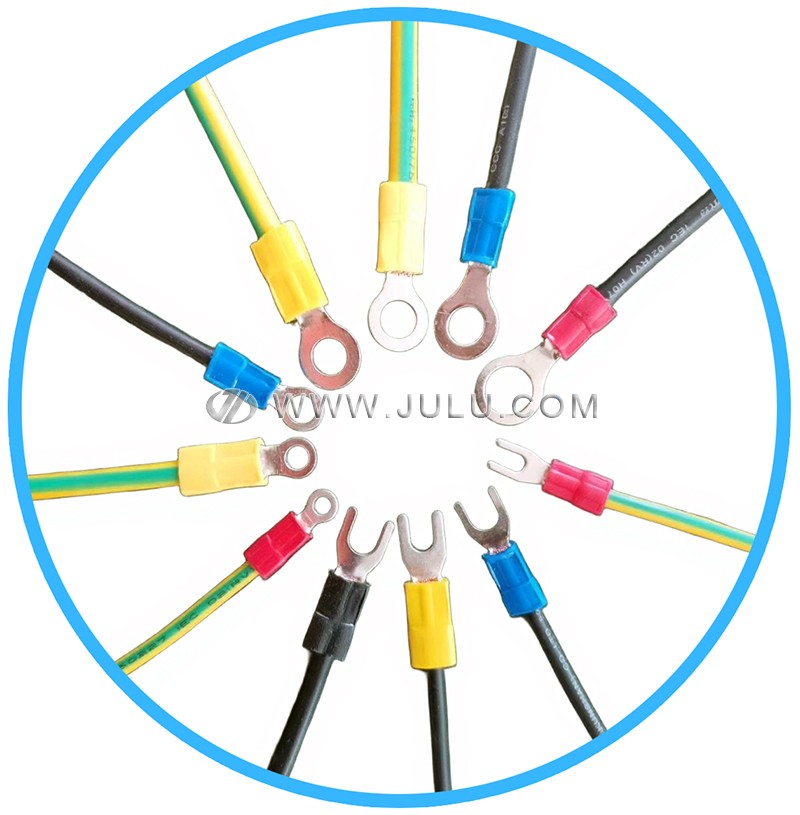

开口端子示例闭口端子示例
开口端子闭口端子
